비접촉 3차원측정기[저배율] VMA-6555

개요
넓은 FOV, 빠른 속도, 다양한 기능

Nikon의 비접촉3차원 측정기 NEXIV의 VMA시리즈는

저배율 광학 줌헤드를 기반으로

넓은FOV, 고속 AF 등에 적합한 샘플에 유연하게 대응 할 수 있습니다.

VMZ-R보다 낮은 가격대로 형성되어 있으며,

측정 이외에도 자동 이미지 병합, EDF, 3D 프로파일러 등

다양한 기능을 구성하여 범용적으로 사용 할 수 있습니다.

특징

넓은 FOV를 고속으로 측정






 주요특징


  - X,Y,Z STROKE : 450 X 400 X 200 (mm)


  - 한국어 지원


  - 10배 고속 줌 렌즈


  - 저배율, 광시야의 광학 줌 헤드 (Type A, 1.5x)


  - 8분할 링 조명


  - 빠른 처리 속도


  - 다양한 기능




광시야, 기본 저배율 줌 헤드 : Type A




   저배율의 줌 헤드 타입A 는 Nikon 10x 렌즈가 장착된 장비 입니다. (NA : 0.11)


   18º  의 입사각을 갖는 링조명이 장착 되어 있으며,


   8분할 링조명을 사용할 수 있습니다.


   메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다.

A FOV.jpg









73.5mm의 긴 작동 거리




   73.5mm의 긴 작동 거리는 샘플과의 충돌 가능성을 최소화 합니다.


  또한 큰 단차, 및 깊은 구멍등을 측정하는데 이상적 입니다.





빠르고 정확한 비전 AF


  빠르고 반복성이 뛰어난 비전 AF는 표면이 불규칙한 샘플의 측정에 이상적 입니다.







다양한 조명 환경 제공


  - 동축 LED 조명


  - LED Ring 조명


  - 투과 LED 조명










레이저 유닛 장착 가능 (옵션)




  작동 거리가 63mm인 레이저 유닛을 추가 구성 할 수 있습니다.


  저배율에서도 반복성이 좋은 LAF (레이저 오토 포커스) 기능을 사용할 수 있습니다.



스펙

 Stroke (X x Y x Z)

 650 x 550 x 200 mm (26 x 22 x 8”)

Minimum readout

 0.1 µm

Maximum workpiece weight

 50 kg (up to 30 kg accuracy guaranteed)

Measuring uncertainty

 XY MPEE1: 2+6L/1000 µm

Z measurement uncertainty

 Z MPEE1: 3+L/100 µm

Camera

 1/3-in. 3CCD color Progressive scan (B/W optional)

Working distance

 73.5 mm (63 mm with LAF)

 Auto focus

 Vision AF and optional Laser AF

Power source

 100-240 V, 50/60 Hz

 Power consumption

 5-2.5 A

Dimensions & weight (W x D x H)

 1200 x 1640 x 1553 mm (minimum height), 665 kg

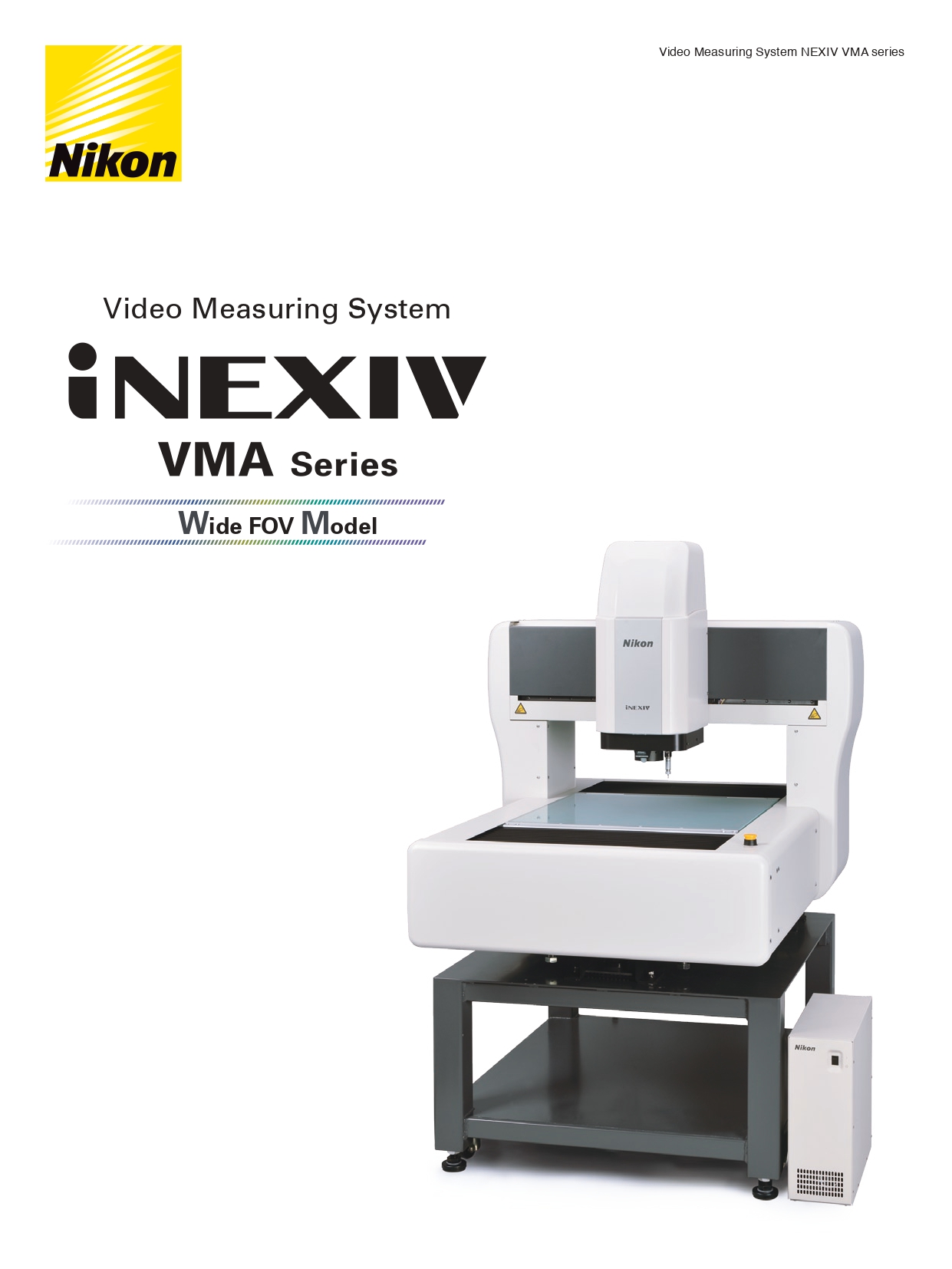

카탈로그
