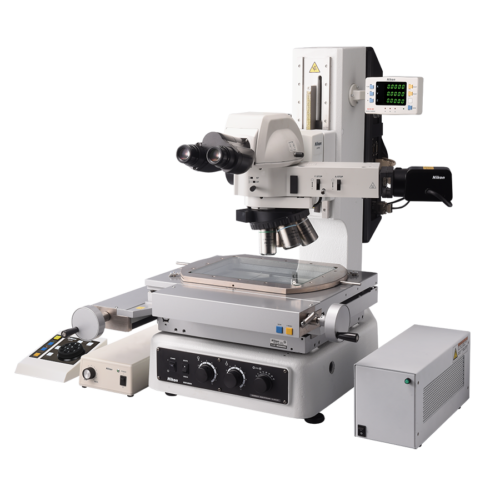

공구현미경MM800
Nikon의 MM800 측정 현미경은 샘플에 따라 스테이지 크기를
선택할 수 있는 대형 사이즈의 바디를 채용 하였습니다.
모든 산업 환경에서 다양한 샘플을 측정하기 위해 높은 성능의
정밀성과 정확도를 보장 합니다.
단렌즈 와 리볼버 렌즈 타입의 2가지 모델을 제공하여
검사 및 측정 엔지니어 모두를 염두하고 설계 및 제작 하였습니다.
높은 정밀도를 기반으로 다양하고 넓은 영역을 측정하는 계측용 현미경
|
|

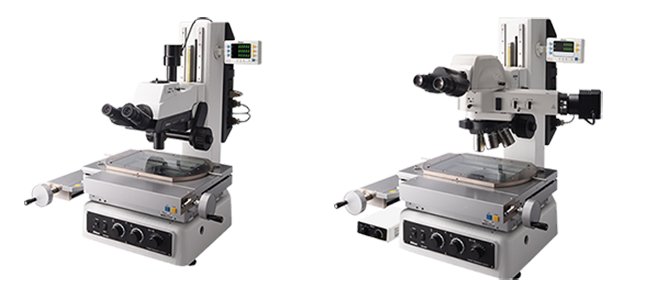

MM400 단렌즈 수동 타입 |
MM400 유니버셜 수동 타입 (리볼버 타입) |
공구현미경 스테이지 (MM400 / MM800)
MM800 Stage - 측정 거리 : 300 x 200mm (12" x 8") - 측정 거리 : 250 x 150mm (10" x 6") - 측정 거리 : 200 x 150mm (8" x 6") |
|
MM400 / 800 Stage - 측정 거리 : 150 x 100mm (6" x 4") - 측정 거리 : 100 x 100mm (4" x 4") - 측정 거리 : 50 x 50mm (2" x 2") |
|
고성능 대물렌즈 CFI60-2 : 유니버셜(리볼버) 타입
- 높은 NA값과 긴 작동거리 - 1x ~ 150x의 다양한 배율의 렌즈 - 색수차 보정의 향상 |
|
|
고성능 대물렌즈 : 단렌즈 타입
Telecentric Lens
- 샘플의 경계면을 왜곡없이 정확히 인식 합니다. |
|
배율 |
1x |
3x |
5x |
10x |
20x |
50x |
100x |
작동거리 (mm) |
79 |
75 |
64 |
48 |
20 |
15 |
4 |
|
빠르고 정확한 포커싱
Focusing Aid (FA)
- 틀어진 Focusing Aid의 모양을 바로 맞춤으로서 정확한 초점이 맞는 위치를 찾을 수 있습니다.
- 작업자 간의 오차를 최대한 줄일 수 있습니다.
TTL Laser Auto-Focus
- TTL 레이저를 사용하여 자동 초점을 구성한 최초의 측정 현미경 입니다.
- 이 레이저 오토 포커스 시스템은 0.5초의 포커싱 속도로 0.5um의 반복성을 실현합니다.
(20x 대물렌즈에서 0.75um 레이저스팟 기준)
|
전동 Z축 스탠드
- 10mm / sec (속도 조절가능) 의 전동식 스탠드를 구성 할 수 있으며, 전용 컨트롤러를 통하여 미세 조정 또한 가능 합니다.
|

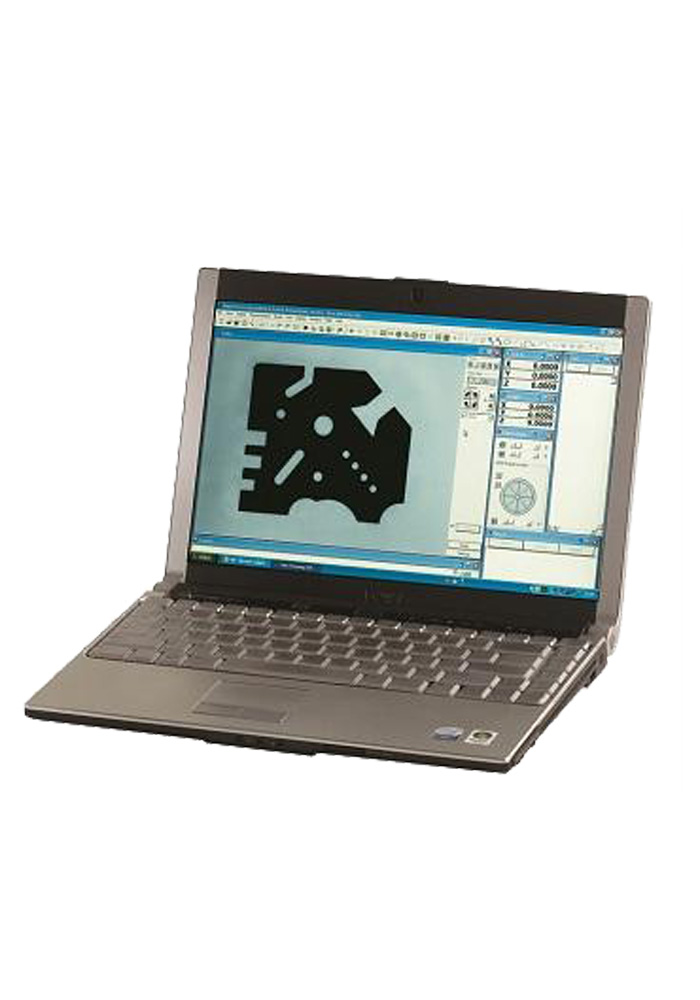

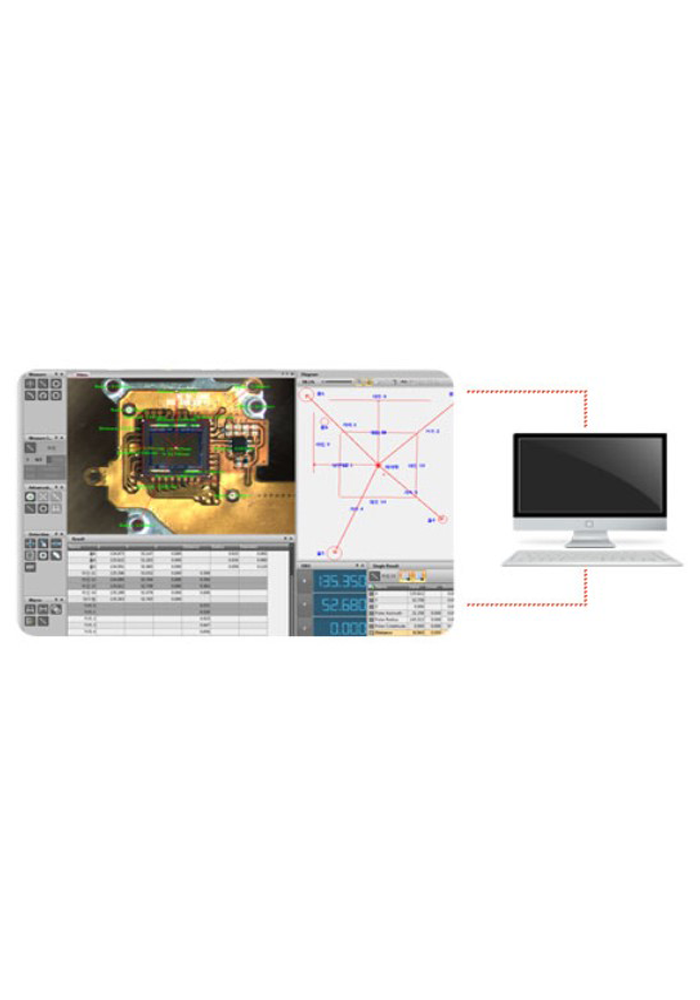

E-MAX 데이터 프로세싱 소프트웨어
|
8분할 LED 광원
|
데이터 프로세싱 유닛 (DP-E1)
|
