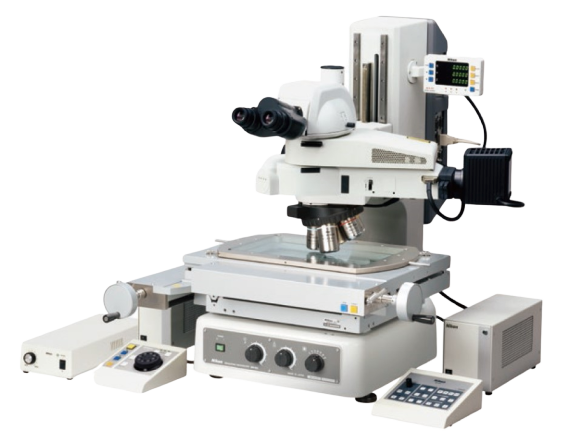

공구현미경MM400

개요
다양한 분야의 산업측정 및 분석을 위해 설계된 고품질의 성능을 탑재한 공구현미경

Nikon의 MM400 측정 현미경은 샘플에 따라 스테이지 크기를

선택할 수 있는 바디를 채용 하였습니다.

모든 산업 환경에서 다양한 샘플을 측정하기 위해 높은 성능의

정밀성과 정확도를 보장 합니다.

단렌즈 와 리볼버 렌즈 타입의 2가지 모델을 제공하여

검사 및 측정 엔지니어 모두를 염두하고 설계 및 제작 하였습니다.

특징


높은 정밀도를 기반으로 다양하고 넓은 영역을 측정하는 계측용 현미경

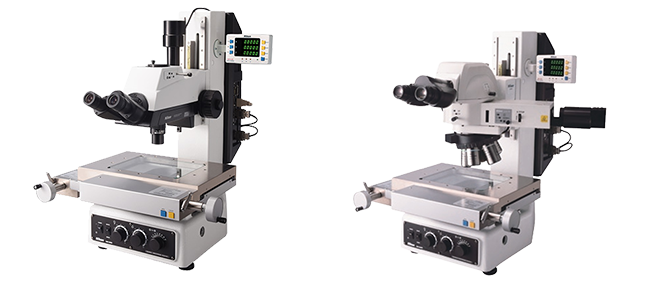

MM400 단렌즈 수동 타입

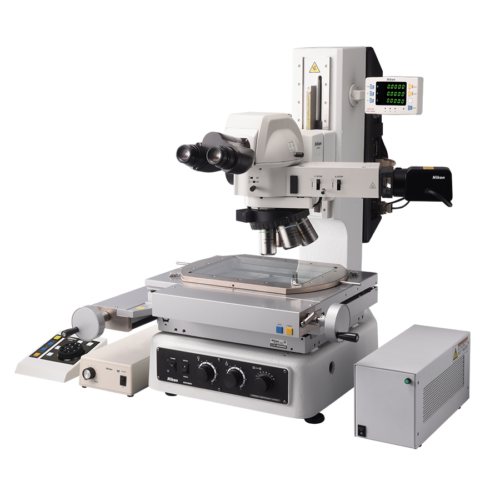

MM400 유니버셜 수동 타입 (리볼버 타입)



공구현미경 스테이지 (MM400 / MM800)


MM800 Stage


- 측정 거리 : 300 x 200mm (12" x 8")


- 측정 거리 : 250 x 150mm (10" x 6")


- 측정 거리 : 200 x 150mm (8" x 6")




MM400 / 800 Stage


- 측정 거리 : 150 x 100mm (6" x 4")


- 측정 거리 : 100 x 100mm (4" x 4")


- 측정 거리 : 50 x 50mm (2" x 2")




고성능 대물렌즈 CFI60-2 : 유니버셜(리볼버) 타입

- 높은 NA값과 긴 작동거리


- 1x ~ 150x의 다양한 배율의 렌즈


- 색수차 보정의 향상




고성능 대물렌즈 : 단렌즈 타입

Telecentric Lens

- 샘플의 경계면을 왜곡없이 정확히 인식 합니다.



배율

1x

3x

5x

10x

20x

50x

100x

작동거리 (mm)

79

75

64

48

20

15

4




빠르고 정확한 포커싱

Focusing Aid (FA)

- 틀어진 Focusing Aid의 모양을 바로 맞춤으로서 정확한 초점이 맞는 위치를 찾을 수 있습니다.

- 작업자 간의 오차를 최대한 줄일 수 있습니다.




TTL Laser Auto-Focus

- TTL 레이저를 사용하여 자동 초점을 구성한 최초의 측정 현미경 입니다.

- 이 레이저 오토 포커스 시스템은 0.5초의 포커싱 속도로 0.5um의 반복성을 실현합니다.

(20x 대물렌즈에서 0.75um 레이저스팟 기준)





전동 Z축 스탠드


- 10mm / sec (속도 조절가능) 의 전동식 스탠드를 구성 할 수 있으며, 전용 컨트롤러를 통하여 미세 조정 또한 가능 합니다.

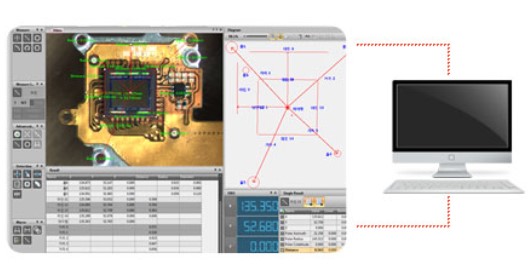

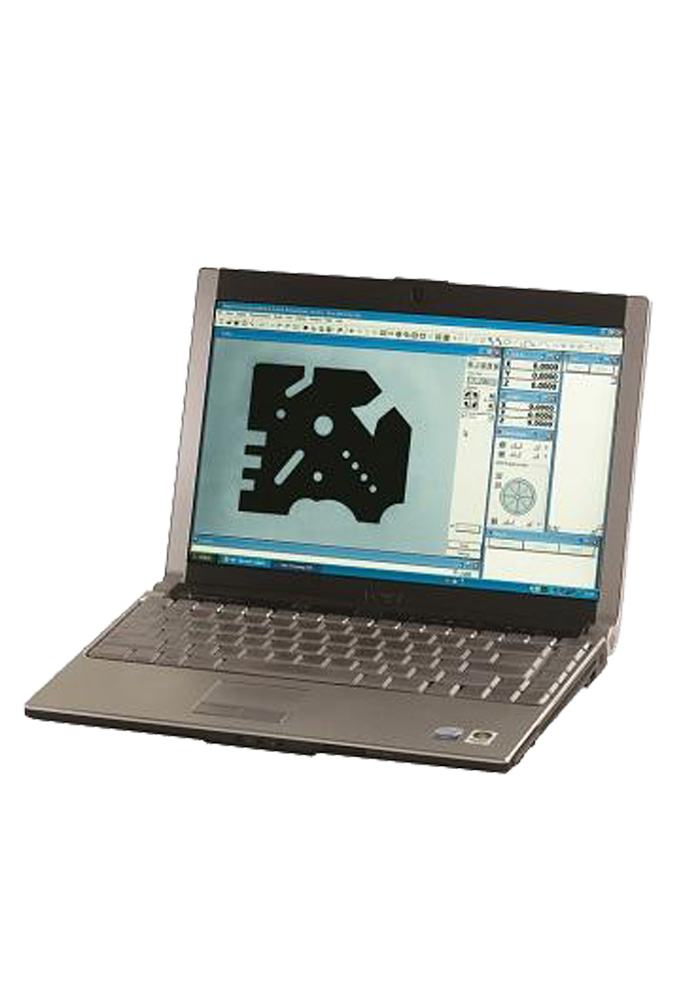

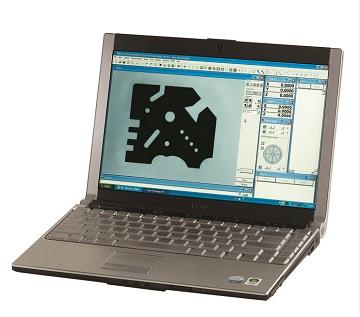

E-MAX 데이터 프로세싱 소프트웨어

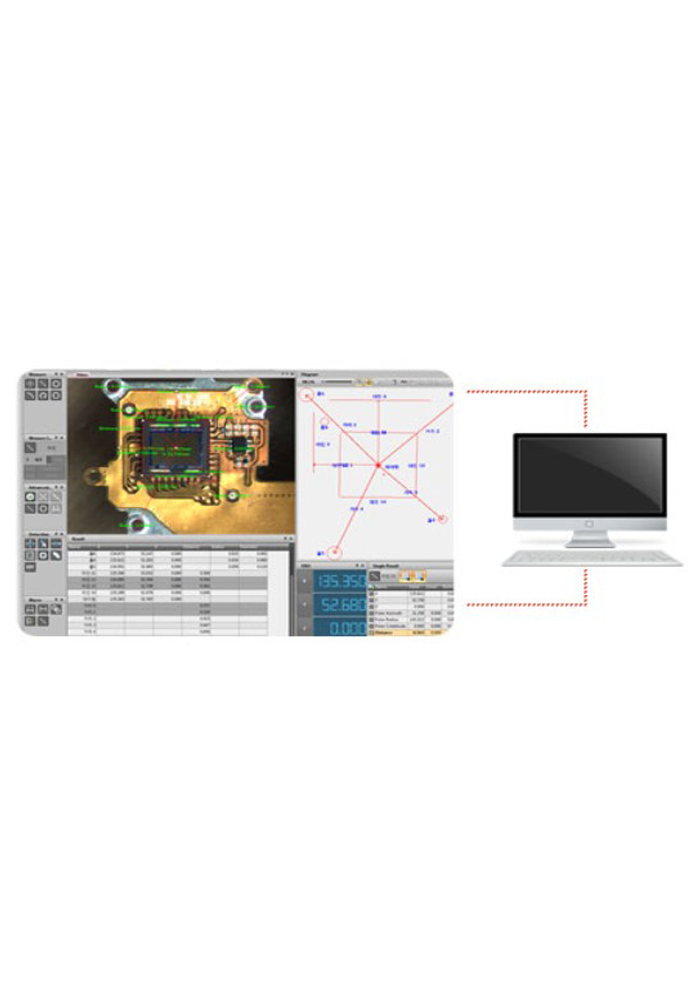

신개발 Video Head와 E-MAX 프로그램 조합으로 디지털 화상측정 실현


- 반복 측정이 가능한 네비게이션 기능

- 다양한 측정 레시피와 손쉬운 편집 및 제어


- 높은 정밀도의 자동 색검출


- 강력한 레포트 작성 기능



8분할 LED 광원





8분할 LED 링 조명


- 일반 동축 조명으로 관찰이 어려운 수지성형 제품의

Edge 검출에 용이

- 입사각 30도 8분할 on/off 방식


- 측정 전용 대물렌즈 1x, 3x, 5x, 10x에 대응


데이터 프로세싱 유닛 (DP-E1)







다양한 기능과 사용이 편리한 데이터 처리장치 유닛


- 카운터 일체형으로 작업효율 향상

- 320 x 240 픽셀의 LCD 액정 채용


- 사용이 편리한 측정 버튼 방식


- 측정 레시피 등록 가능


- USB 메모리에 데이터를 저장
