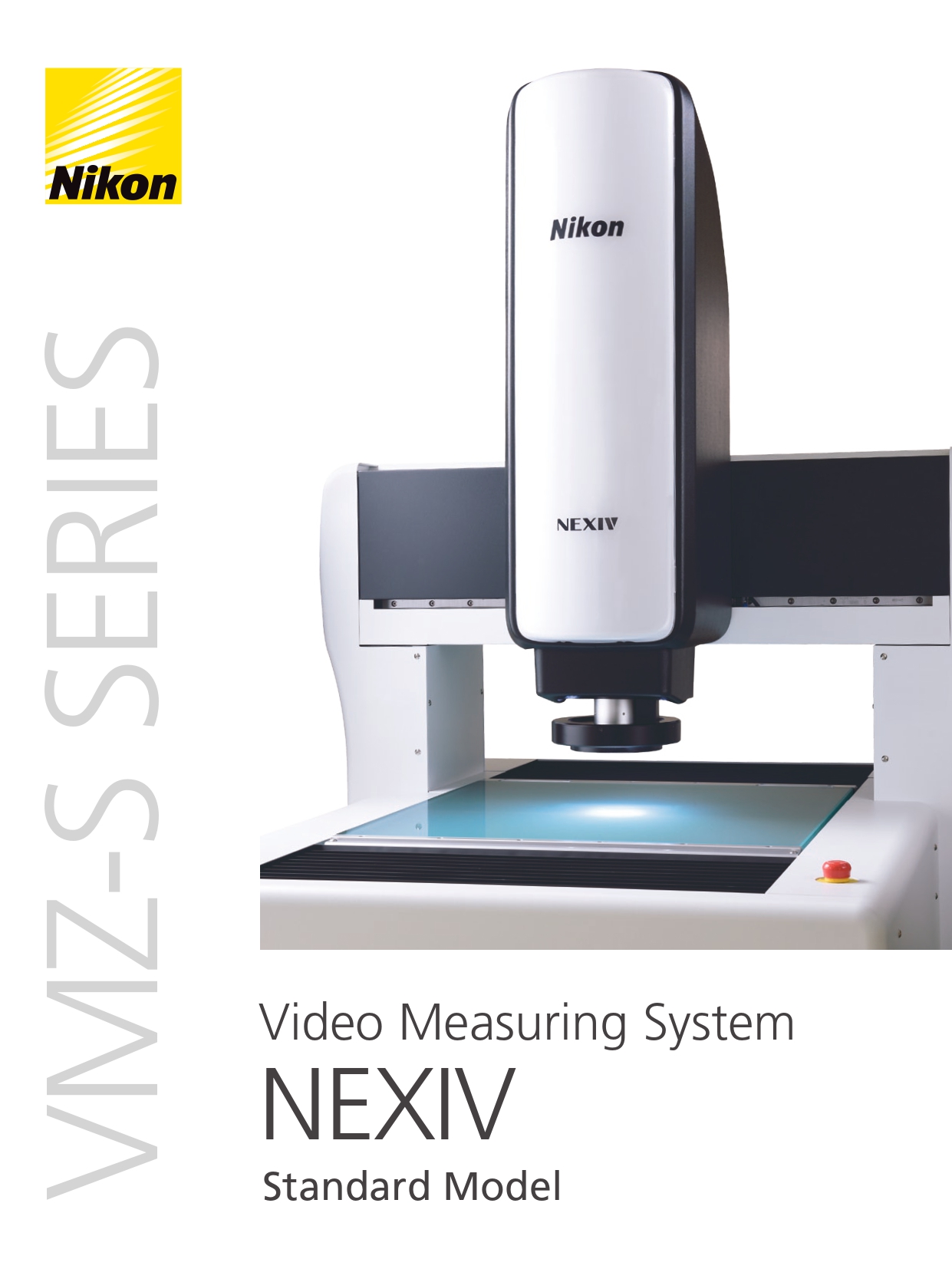

비접촉 3차원측정기[표준모델] VMZ-S3020
VMZ-R3020 은 단종되었으며, VMZ-S3020 모델로 새롭게 출시 하였습니다.
Nikon의 비접촉3차원 측정기 NEXIV는 광학 줌헤드를 기반으로
다양한 시편의 배율, 시편의 크기 등에 유연하게 대응 할 수 있습니다.
높은 스테이지 정확도와 측정 정밀도는 빠르게 측정하기 위한
장비의 기본 밑바탕이 됩니다.

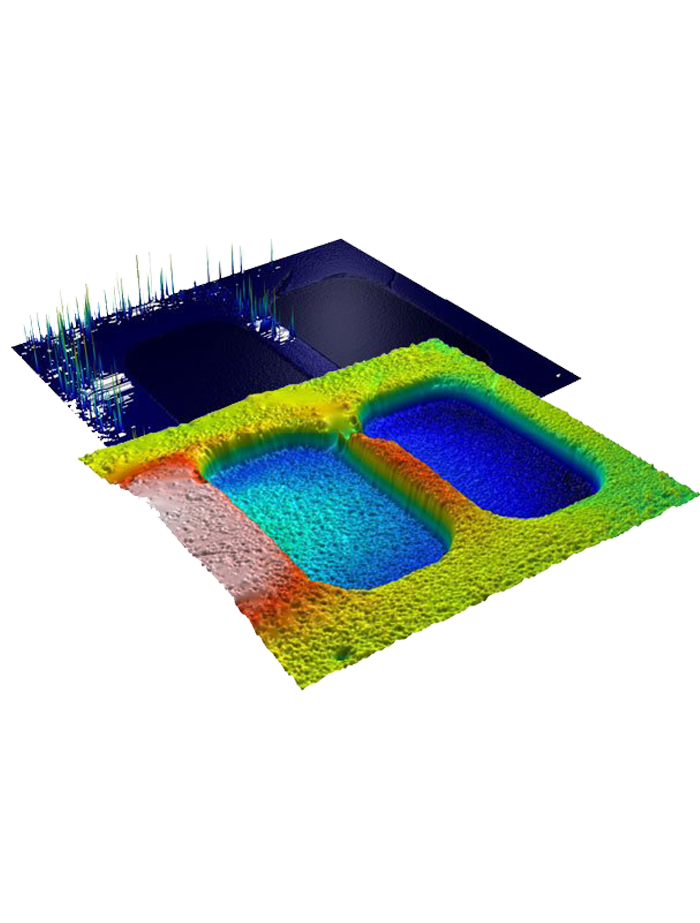

측정 이외에도 자동 이미지 병합, EDF, 3D 프로파일러 등
다양한 기능을 구성하여 범용적으로 사용 할 수 있습니다.
가장 많이 판매되는 표준모델, 휴대폰 부품 등 소형 샘플 측정에 적합
|
주요특징 - X,Y,Z STROKE : 300 X 200 X 200 (mm) - 한국어 지원 - 15배 고속 줌 렌즈 - 6가지 유형의 광학 줌 헤드 (Type A, 1, 2, 3, 4 ,TZ) - 0.1mm의 투명 레이어 감지 - 3개의 입사각을 갖는 8분할 링 조명 - 높은 스테이지 정확도, 측정 정밀도 - 빠른 처리 속도 - 다양한 기능 |
표준 배율 줌 헤드 : Type 1, 2, 3
|
표준 배율의 줌 헤드 타입 1,2,3은 Nikon 15x 렌즈가 장착된 장비 입니다. (NA : 0.35) 37º, 55º, 78º 의 입사각을 갖는 링조명이 장착 되어 있으며, 링조명은 내부 링조명, 외부 링조명을 조합하여 사용할 수 있습니다. 메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다. |
|
| |
|
고배율 줌 헤드 : Type 4, TZ
| 고배율의 줌 헤드 타입 4, TZ 는 Nikon 15x 및 120x 렌즈가 장착된 장비 입니다. (NA : 0.46) Type4에는 50º 링조명이 장착 되어 있으며, TypeTZ의 경우에는 암시야 기능을 갖추고 있습니다. 고배율 타입 또한 메인 LED 동축(반사/투과) 조명을 사용하여 다양한 샘플에 대응 할 수 있습니다. |
TYPE 4
| |
| |
TYPE TZ | |
| |
|
광시야, 저배율 줌 헤드 : Type A
| 저배율의 줌 헤드 타입A 는 Nikon 10x 렌즈가 장착된 장비 입니다. (NA : 0.11) 18º 의 입사각을 갖는 링조명이 장착 되어 있으며, 8분할 링조명을 사용할 수 있습니다. 메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다. |
| |
|
TTL LASER AF 방식
- 50mm 작업거리 (W.D)
- 반복 정밀도 0.5um
- 자동 초점
- 자동 초점 시간 : 0.5초
- 레이저 스캐닝 기능
- 레이저 스팟 사이즈 : 10um
|
높은 측정 정확도
- 간편한 수리 및 유지보수
- 니콘의 독자적인 엔코더로서 높은 분해능과 노이즈에 민감하지 않음
|
다양한 조명 환경 제공
- 동축 LED 조명
- 내측/외측 LED Ring 조명
- 투과 LED 조명
