개요

니콘의 광학기술로 표면 분석 및 수평/수직 축 값의 측정

Nikon의 6B/6D 오토콜리메이터는 얼라이먼트를 확인하고 각도편차를 확인하여

표면에 대한 평탄도, 수평/수직 축 값을 측정 합니다.

0.5각초 까지 측정 정확도를 제공 합니다.

특징

측정 정확도

- 확인하기 쉬운 마이크로미터 드럼을 사용하여 0.5 각초의 측정이 가능

70mm 조리개 렌즈

- 70mm 조리개 렌즈를 사용하여 선명하고 반사 된 이미지를 만듭니다

- 선명하게 감지하기 위하여 정확한 이중라인 레티클이 특징 입니다.

뷰 필드 다이어그램

- 6B Autocollimator는 명시야 기술을 사용하여 두 축에서 동시에 고정밀 측정을 수행하도록 설계되었습니다.

- 6D Autocollimator는 암시야 기술을 사용하여 두 축에서 동시에 고정밀 측정을 수행하도록 설계되었습니다.

스펙

Field of View	Bright viewfield and dark cross-line Dark viewfield with bright cross-line
Telescope magnification	38x
Objective	F=700 mm; effective aperture 70mm with parallax (flatness) correction adjustment.
Readout	Read minutes from the markings on the X and Y main scales. 0-30 minutes of arc X and Y in 1 minute increments. A micrometer drum marked 0-60 Seconds of arc with minimum reading 0.5 seconds.
Measuring accuracy	Autocollimator Stand Type 3 - Heavy duty with unique precision 2 axis targeting adjustment knobs. Spiral column height adjustment as well as 360° tilt, swivel and rotation.
Light source	6 V 20 W transformer available in 120 V and 240 V AC models
System components	Autocollimator type 6D or 6B, Type C adjustable stand and 6 V 20 W transformer
Weight	Autocollimator and stand - approximately 30 kg (66 lbs)

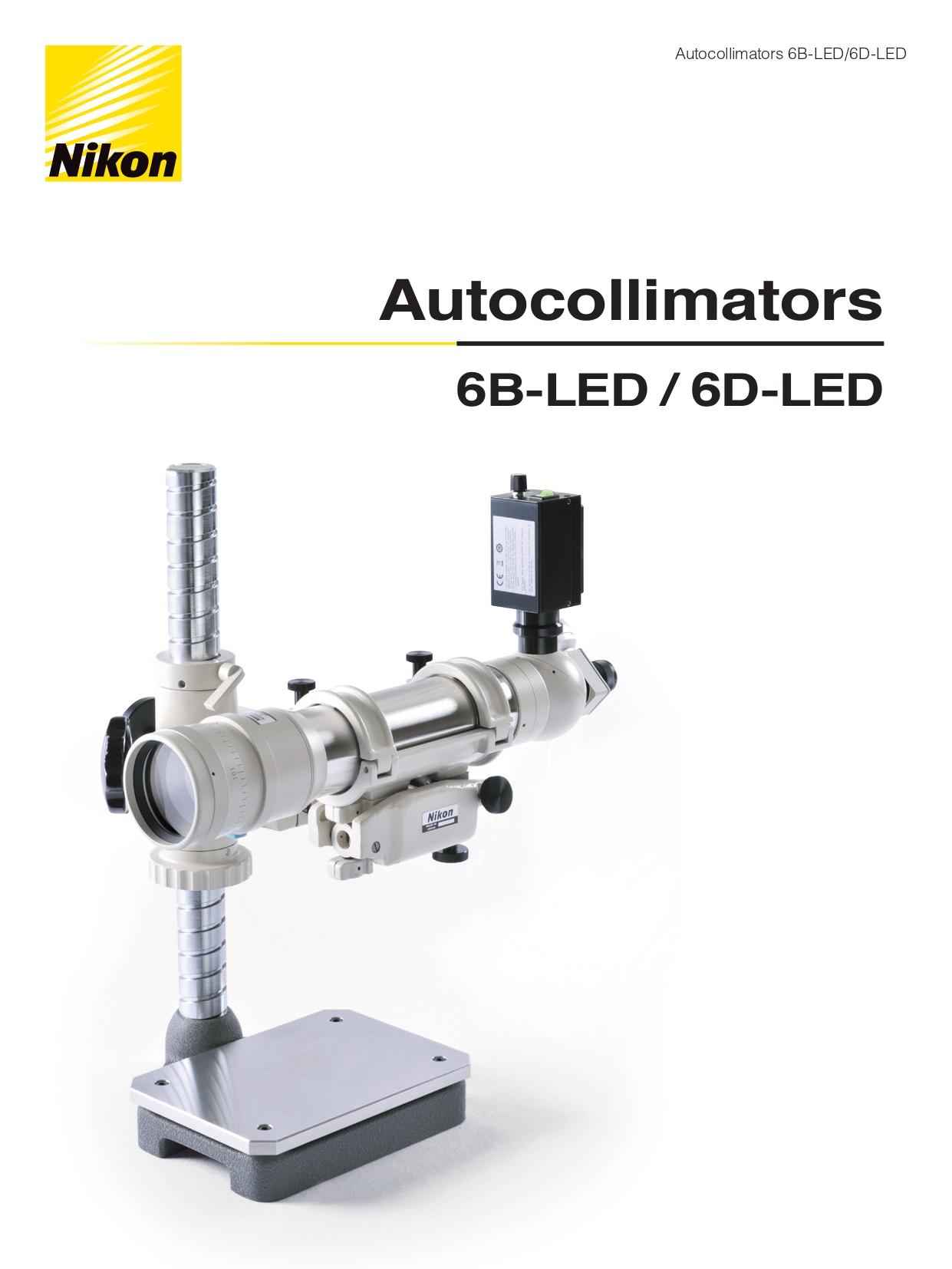

카탈로그
