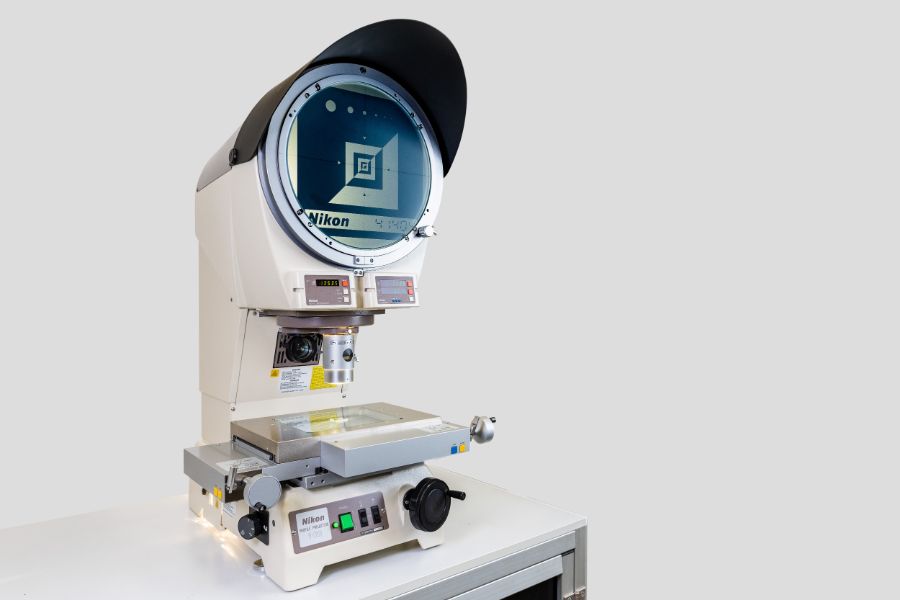

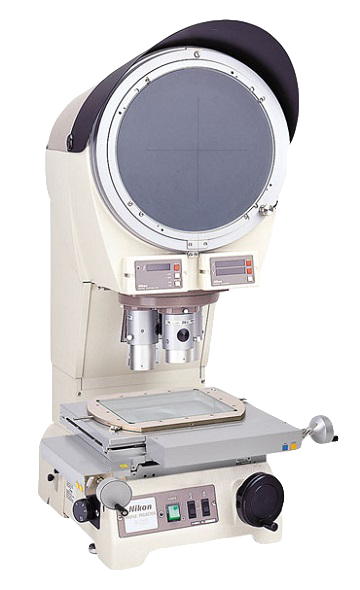

투영기V-12B
Nikon의 V-12B 투영기는 정확성과 작동 편의성을 개선한 광학 측정기 입니다.

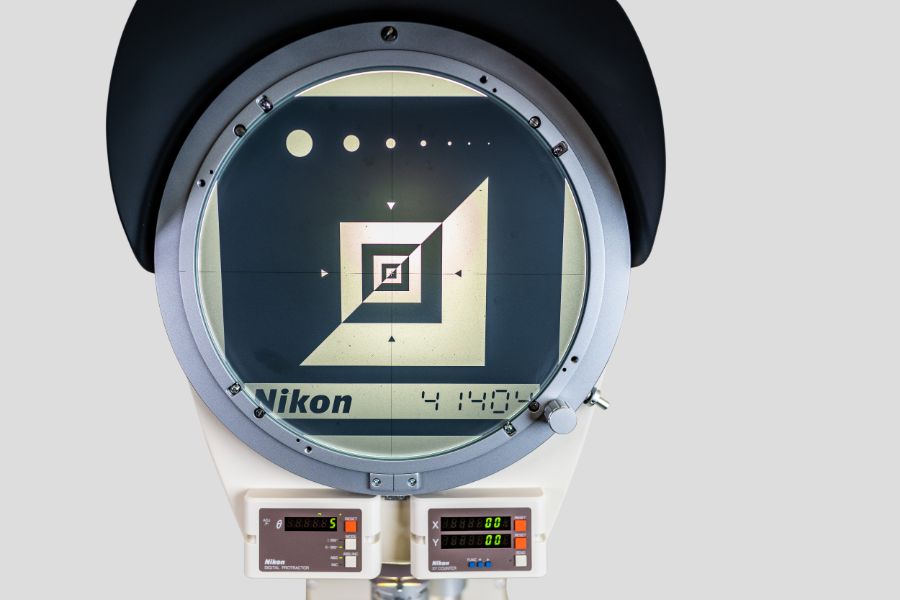

12'' 직경의 스크린을 특징으로하여 자유롭게 스테이지 와 헤드를 이동하며
측정 합니다.
측정된 결과는 즉시 디지털 XY 카운터를 통하여 확인할 수 있습니다.
가장 보편적으로 사용하는 투영기 "V-12B" 시리즈
| |||
|
V-12B 시리즈 타입
|
디지털 각도계 탑재 |
디지털 카운터 탑재 |
V-12BDC (표준 모델) |
O |
O |
V-12BD |
O |
- |
V-12BSC |
- |
O |
V-12BS |
- |
- |
V-12B 투영렌즈
투영렌즈 배율 |
Field of View (mm) |
Half mirror |
초점 거리 (mm) |
5x |
61 |
Built-in ; fixed |
60 |
10x |
30 |
Built-in ; Switchable |
74 |
20x |
15 |
Built-in ; Switchable |
74 |
25x |
12 |
Built-in ; Switchable |
62 |
50x |
6 |
Built-in ; Switchable |
61 |
100x |
3 |
Built-in ; Switchable |
50 |
200x |
1.5 |
Built-in ; Switchable |
24 |
|
대형 스테이지 장착 가능
- 최대 10x6 스테이지를 사용하여 XY 250 x 150 mm 의 측정이 가능 합니다.
|

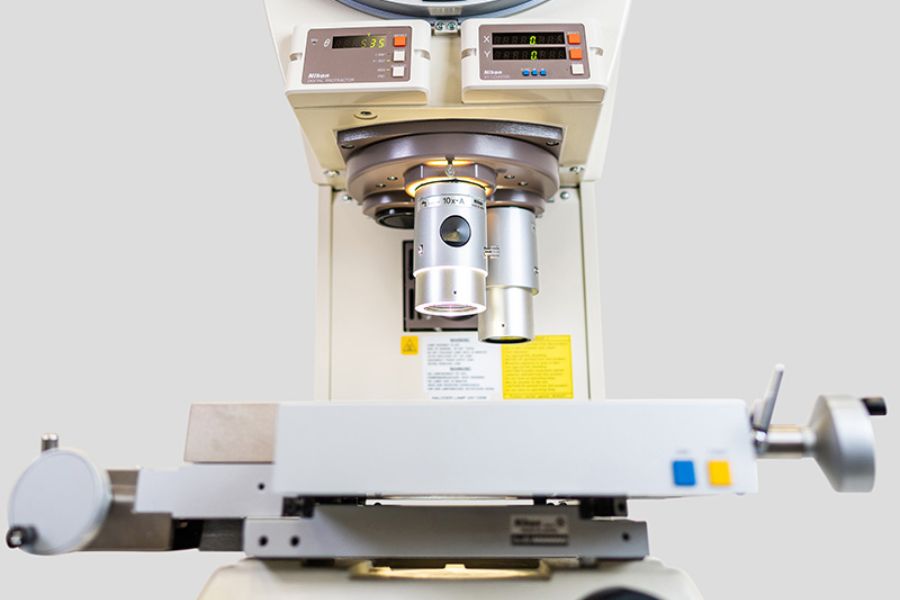

고성능의 투영렌즈
- 회전식 터렛에는 한번에 3개의 투영 렌즈를 장착 할 수 있습니다.
- 모든 투영렌즈는 고해상도와 왜곡수차를 최소화 하며, 작동거리는 경쟁사 제품 보다 깁니다.
|
정립 이미지
- 투영된 이미지는 빠르고 쉽게 측정 할 수 있도록 정립 이미지 표현 방식 입니다. 반전된 이미지 만큼 선명 합니다.
|

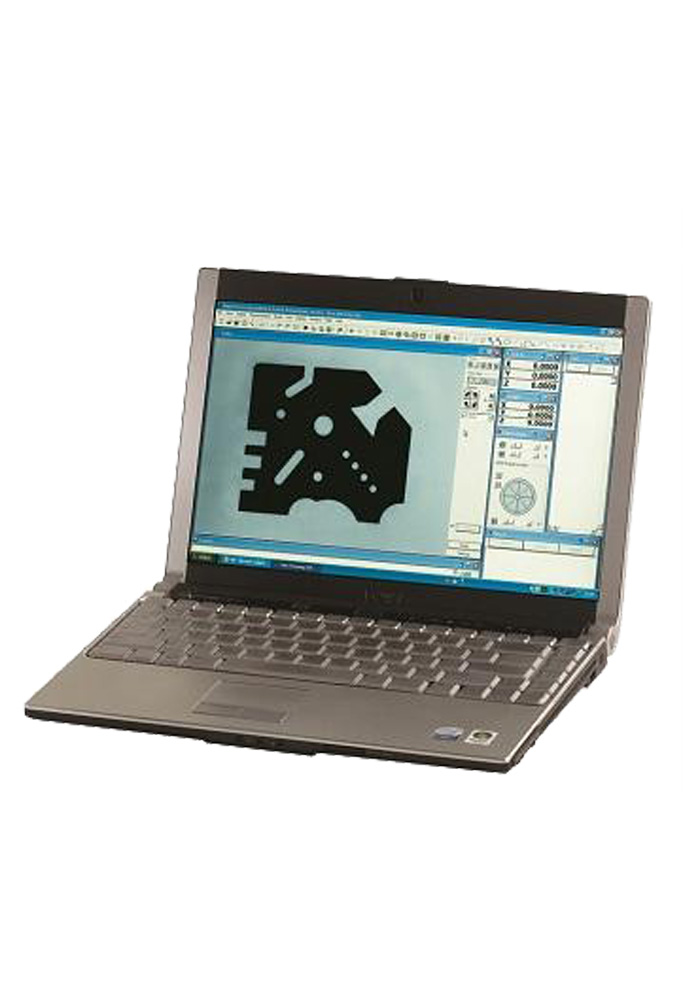

E-MAX 데이터 프로세싱 소프트웨어
|
데이터 프로세싱 유닛 (DP-E1)
|
