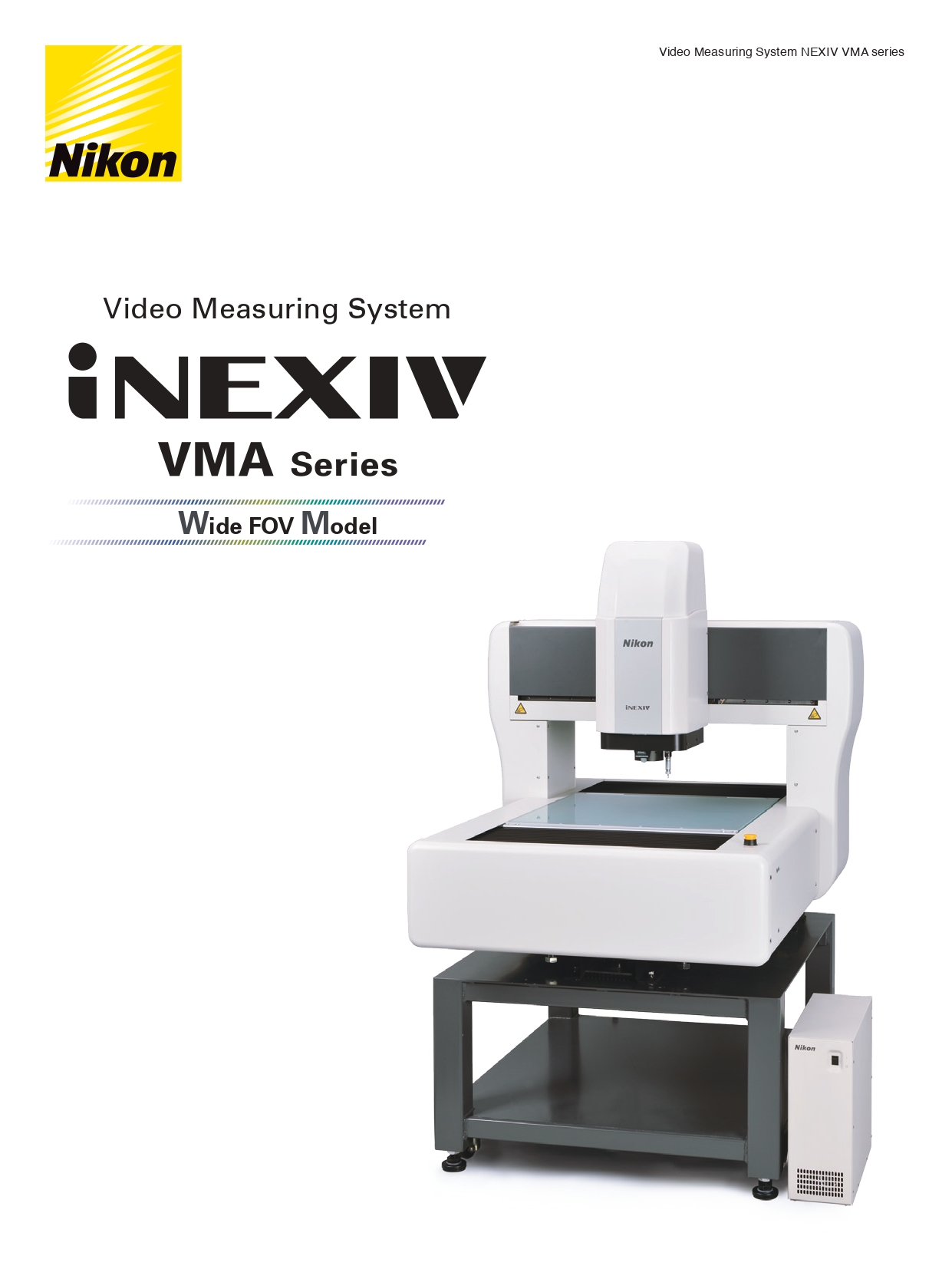

비접촉 3차원측정기[저배율] VMA-4540
Nikon의 비접촉3차원 측정기 NEXIV의 VMA시리즈는
저배율 광학 줌헤드를 기반으로
넓은FOV, 고속 AF 등에 적합한 샘플에 유연하게 대응 할 수 있습니다.
VMZ-R보다 낮은 가격대로 형성되어 있으며,
측정 이외에도 자동 이미지 병합, EDF, 3D 프로파일러 등
다양한 기능을 구성하여 범용적으로 사용 할 수 있습니다.
넓은 FOV를 고속으로 측정
|
주요특징 - X,Y,Z STROKE : 450 X 400 X 200 (mm) - 한국어 지원 - 10배 고속 줌 렌즈 - 저배율, 광시야의 광학 줌 헤드 (Type A, 1.5x) - 8분할 링 조명 - 빠른 처리 속도 - 다양한 기능 |
광시야, 기본 저배율 줌 헤드 : Type A
| 저배율의 줌 헤드 타입A 는 Nikon 10x 렌즈가 장착된 장비 입니다. (NA : 0.11) 18º 의 입사각을 갖는 링조명이 장착 되어 있으며, 8분할 링조명을 사용할 수 있습니다. 메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다. |
| |
|
73.5mm의 긴 작동 거리
| 73.5mm의 긴 작동 거리는 샘플과의 충돌 가능성을 최소화 합니다. 또한 큰 단차, 및 깊은 구멍등을 측정하는데 이상적 입니다. |
|
빠르고 정확한 비전 AF
빠르고 반복성이 뛰어난 비전 AF는 표면이 불규칙한 샘플의 측정에 이상적 입니다.
다양한 조명 환경 제공
- 동축 LED 조명
- LED Ring 조명
- 투과 LED 조명
|
레이저 유닛 장착 가능 (옵션)
| 작동 거리가 63mm인 레이저 유닛을 추가 구성 할 수 있습니다. 저배율에서도 반복성이 좋은 LAF (레이저 오토 포커스) 기능을 사용할 수 있습니다. |
