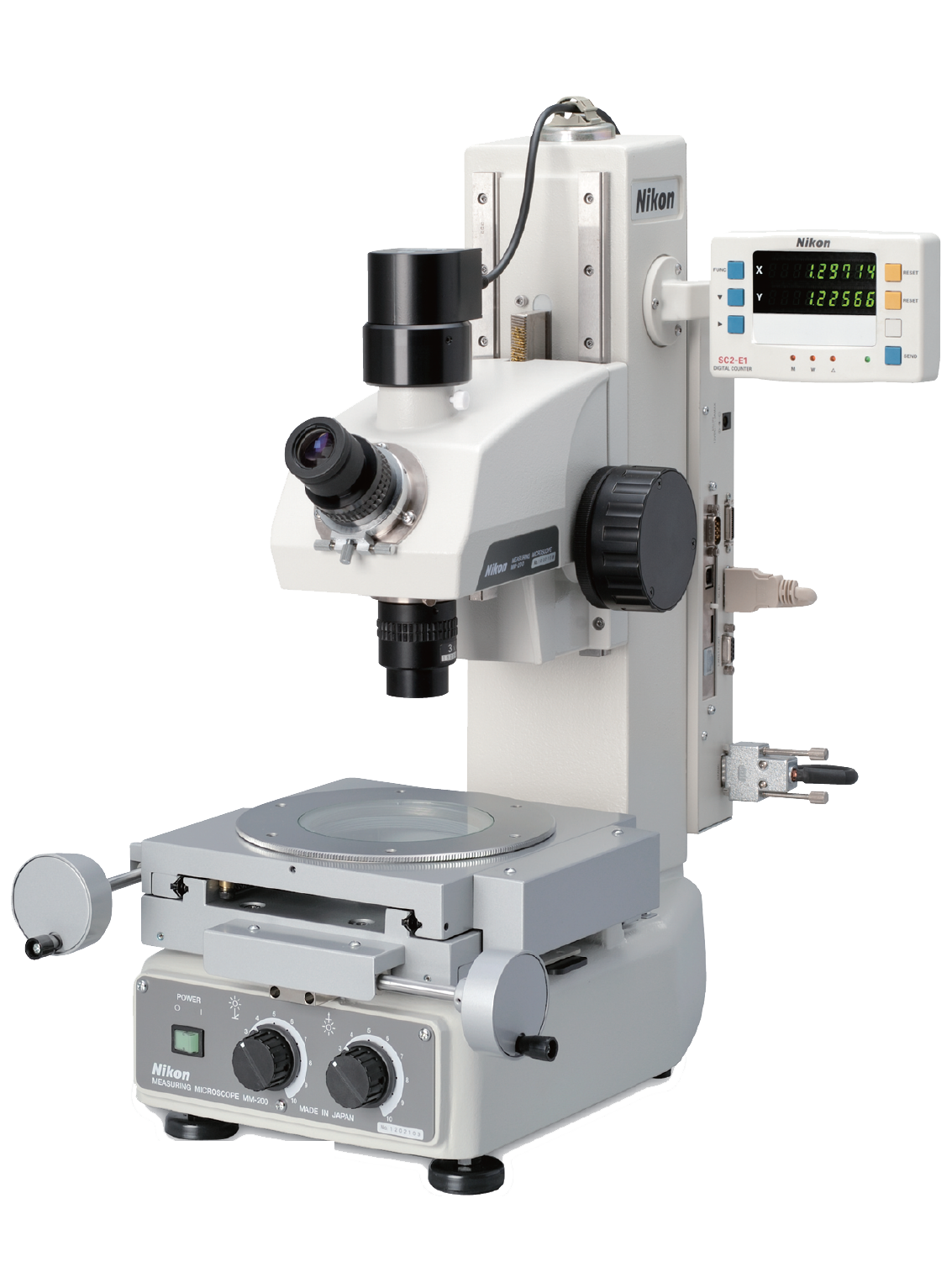

공구현미경[단종] MM200

개요
장소에 제약받지 않는 초소형 바디에 고품질의 성능을 탑재한 공구현미경

Nikon의 새로운 MM200 측정 현미경은 소형 및 경량으로

장소에 제약을 받지 않는 초소형 바디를 채용 하였습니다.

모든 산업에서 다양한 샘플을 측정하기 위해 높은 성능의

정밀성과 정확도를 저렴한 가격으로 제공하고 있습니다.

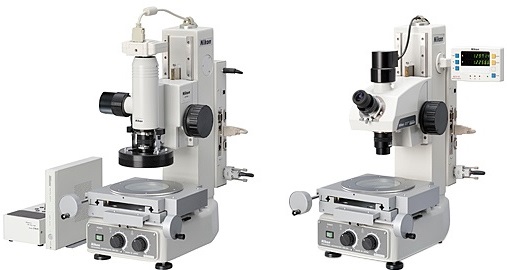

육안 과 비디오 타입의 2가지 모델을 제공하여

검사 및 측정 엔지니어 모두를 염두하고 설계 및 제작 하였습니다.

특징


작고, 가볍고, 정확하며 조작이 간편한 2D 측정 현미경




소형, 공간 절약형 Body

- Footprint 420 x 297 mm의 공간 절약형 디자인

- 제품 중량 40kg


일체형 스테이지

- 설치가 용이하며 기본 모델 대비 약 50%의 Footprint 감소


다양한 조명 장치 및 고휘도 백색 LED 광원

- 별도 유지비용이 필요없는 백색 LED 광원 채용

- 8분할 LED Ring 조명을 사용하여 Edge부 검출 감도 향상


오염 방지 설계

- 스테이지 구동부가 내장되어 외부 환경에 의한 오염 방지

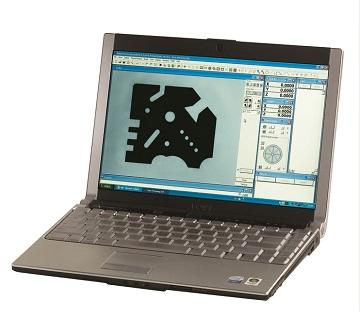

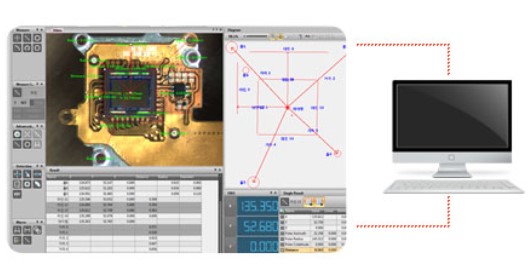

E-MAX 데이터 프로세싱 소프트웨어





신개발 Video Head와 E-MAX 프로그램 조합으로 디지털 화상측정 실현


- 반복 측정이 가능한 네비게이션 기능

- 다양한 측정 레시피와 손쉬운 편집 및 제어


- 높은 정밀도의 자동 색검출


- 강력한 레포트 작성 기능


8분할 LED 광원





8분할 LED 링 조명


- 일반 동축 조명으로 관찰이 어려운 수지성형 제품의

Edge 검출에 용이

- 입사각 30도 8분할 on/off 방식


- 측정 전용 대물렌즈 1x, 3x, 5x, 10x에 대응


데이터 프로세싱 유닛 (DP-E1)







다양한 기능과 사용이 편리한 데이터 처리장치 유닛


- 카운터 일체형으로 작업효율 향상

- 320 x 240 픽셀의 LCD 액정 채용


- 사용이 편리한 측정 버튼 방식


- 측정 레시피 등록 가능


- USB 메모리에 데이터를 저장


스펙

Optical Head

MM-200 Monocular Optical Head or C-mount Video Head for MM-200

XYZ Stroke

50mm X 50mm X 110mm

Stage accuracy

2.5 + L/50 um (with LEC), 3 + L/50 um  (L = Measurement Length in mm)

Scale resolution

0.01 / 0.1 (default) / 1 / 10 um

Max. loading weight

2kg for Guaranteed Accuracy / 5kg for Operation

Magnification accuracy

0.1%

 Objective lenses (W.D)

Standard : 3x (75.5mm) Optional 1x (79mm), 5x (64mm), 10x (48mm)

Light sources

Standard : Diascopic / Episcopic (White LED), Optional : 8 - segmented Ring Light (White LED)

Dimension & Weight

316 x 455 x 533 (W x D x H), 40kg

Input voltage range

100 - 240 V (Max. 1.8 A)
